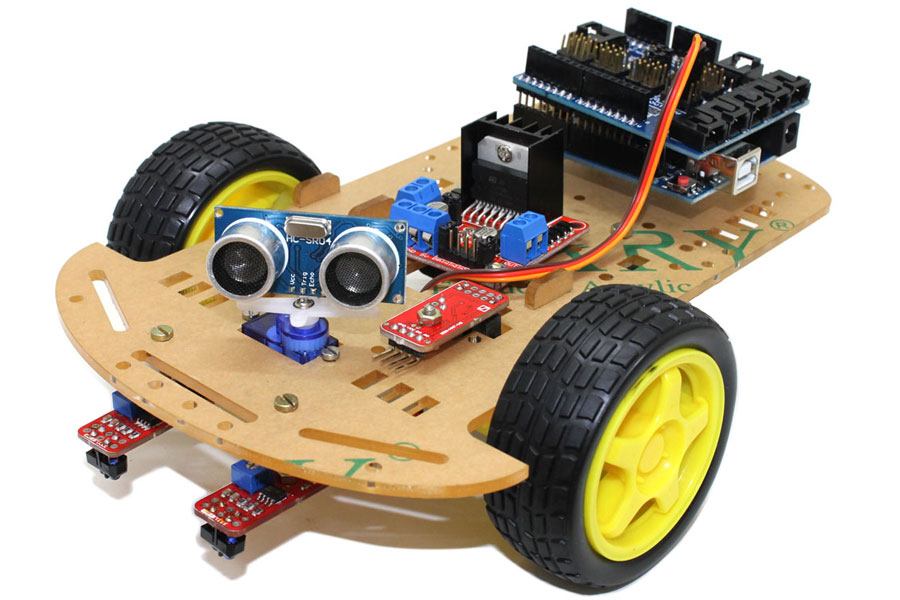

Chế tạo Robot tránh vật cản – Hướng dẫn chi tiết

Chế tạo Robot tránh vật cản – Hướng dẫn chi tiết

Các linh kiện cần thiết để làm Robot tránh vật cản

Tên linh kiệnLink đặt mua
Khung Robothttps://arduinokit.vn/khung-xe-robot
Mạch Arduino UNOhttps://arduinokit.vn/arduino-uno-r3-ch340-cap-nap
Motor Shieldhttps://arduinokit.vn/arduino-motor-shield-l293d
SG90 Servohttps://arduinokit.vn/dong-co-rc-servo-sg90
Cảm biến tránh vật cảnhttps://arduinokit.vn/cam-bien-sieu-am-hc-sr04
Công tắchttp://bit.ly/Switch10PCS (Được tặng kèm khi mua trọn gói )
Tụ 100nFhttps://educ8s.tv/part/CeramicCapacitors (Được tặng kèm khi mua trọn gói )
Tụ 300uFhttps://educ8s.tv/part/ElectrolyticCapacitors (Được tặng kèm khi mua trọn gói )
Dây nốihttps://educ8s.tv/part/Wires (Được tặng kèm khi mua trọn gói )

Lắp ráp

Hàn thêm tụ 100nF vào đầu của động cơ.

Hoàn thiện quá trình lắp linh kiện vào khung Robot.

Sơ đồ đấu nối

Đấu nối

Đấu nối cảm biến tránh vật cản vào Shield Motor

VCC5V
GNDGND
TRIGA4
ECHOA5

Đấu nối Servo vào Shield Motor

Dây tín hiệu (màu vàng)S
VCC (Màu đỏ)+
GND (Màu đen)

Giải thích Code

Để chương trình hoạt động và không báo lỗi khi nạp chương trình. Bước đầu tiên chúng ta cần tải thư viện và Add thư viện vào Arduino IDE.

Thêm thư viện trên Arduino IDE: https://arduinokit.vn/huong-dan-them-moi-thu-vien-trong-arduino-ide

Thư viện Motor Shield: https://github.com/adafruit/Adafruit-Motor-Shield-library

Thư viện NewPing: https://bitbucket.org/teckel12/arduino-new-ping/wiki/Home#!download-install

   //////////////////////////////////////////////
  //          Arduino ROBOT v0.1              //
 //                                          //
//           http://www.educ8s.tv           //
/////////////////////////////////////////////

#include <AFMotor.h>
#include <NewPing.h>
#include <Servo.h>

Tiếp theo, chúng ta khai báo chân kết nối cho cảm biến tránh vật cản và hiệu chỉnh tốc độ của động cơ, các bạn có thể thay đổi thông số tốc độ động cơ đến 255.

#define TRIG_PIN A4
#define ECHO_PIN A5
#define MAX_DISTANCE 200
#define MAX_SPEED 190 // sets speed of DC  motors
#define MAX_SPEED_OFFSET 20

Khai báo biến cho hàm Servo và khởi tạo kết nối động cơ trên thư viện AFMotor.

AF_DCMotor motor1(1, MOTOR12_1KHZ);
AF_DCMotor motor2(3, MOTOR12_1KHZ);

Servo myservo;

Tiếp theo trong hàm setup(), chúng ta khai báo kết nối cho chân servo, ở đây chúng ta kết nối servo vào chân 9 của board mạch, góc xoay servo đặt là 115 độ. Các bạn có thể tự thử nghiệm ra góc quay phù hợp cho robot của mình.

void setup() {

  myservo.attach(9);
  myservo.write(115);
  delay(2000);
  distance = readPing();
  delay(100);
  distance = readPing();
  delay(100);
  distance = readPing();
  delay(100);
  distance = readPing();
  delay(100);
}

Trong hàm loop() đưa các giá trị đo về 0 và thực hiện chương trình sau 40ms. Nếu khoảng cách cảm biến đo được nhỏ hơn hoặc bằng 15cm thì Robot sẽ dừng lại trong khoảng thời gian 100ms và lùi lại phía sau 300ms, dừng lại trong 200ms. Robot quay đầu nhìn sang trái, sang phải và đo khoảng cách. Nếu khoảng cách đo bên nào lớn hơn hoặc bằng thì robot sẽ quay về hướng lớn nhất và di chuyển về phía trước.

void loop() {
 int distanceR = 0;
 int distanceL =  0;
 delay(40);

 if(distance<=15)
 {
  moveStop();
  delay(100);
  moveBackward();
  delay(300);
  moveStop();
  delay(200);
  distanceR = lookRight();
  delay(200);
  distanceL = lookLeft();
  delay(200);

  if(distanceR>=distanceL)
  {
    turnRight();
    moveStop();
  }else
  {
    turnLeft();
    moveStop();
  }
 }else
 {
  moveForward();
 }
 distance = readPing();
}

Tải Code

Cảm ơn các bạn đã đọc và theo dõi arduinokit.vn, trong quá trình thực hiện có gì thắc mắc các bạn comment bên dưới để được mình hỗ trợ tốt nhất. Nếu thấy bài viết hay và bổ ích thì đừng ngần ngại cho mình 1 LikeShare bài viết để nhiều người cùng tham gia chế tạo.

Chúc các bạn thành công!

Trân trọng.
