Hướng dẫn chế bộ đếm người ra vào bằng đèn Laser sử dụng board Arduino

Bạn đã từng quên tắt đèn khi không có ai ở trong phòng, điều này gây ra phiền toái khi hóa đơn tiền điện ngày một tăng. Vậy giải pháp là ở đâu?

Trong chuyên đề tự học Arduino, Arduino KIT giới thiệu với các bạn một dự án bộ đếm người ra vào bằng đèn Laser sử dụng Arduino, sẽ giúp bạn giải quyết vấn đề này khi không có ai trong phòng tự động tắt, nó cũng có thể được sử dụng cho đèn của phòng tắm, nhà vệ sinh, nhà bếp…

Để hiểu hơn về cấu tạo và cách hoạt động của tất cả Cảm biến có trong dự án .Các bạn có thể tìm đọc bài viết về Khóa học Arduino miễn phí dành cho người mới nhập môn.

Module phát tia laser

Module phát tia laser là một loại linh kiện điện tử được sử dụng để tạo ra tia sáng laser. Nó thường được sử dụng trong các ứng dụng như đo khoảng cách, cân bằng, định vị, và xác định vị trí.

Module phát tia laser thường có hai chân: một chân dùng để kết nối với nguồn điện và chân còn lại dùng để kết nối với mạch điều khiển. Khi được kết nối với nguồn điện và mạch điều khiển, module phát tia laser sẽ tạo ra một tia sáng chói rọi.

Tùy thuộc vào mục đích sử dụng, module phát tia laser có thể được cấu hình để phát ra tia laser với độ sáng và tần số khác nhau. Nó cũng có thể được kết hợp với các cảm biến khác để tạo ra các ứng dụng đo khoảng cách hoặc định vị vị trí chính xác.

Đọc thêm: Bài 9: Cảm biến ánh sáng (Quang trở) cách chia điện áp trong môi trường Arduino

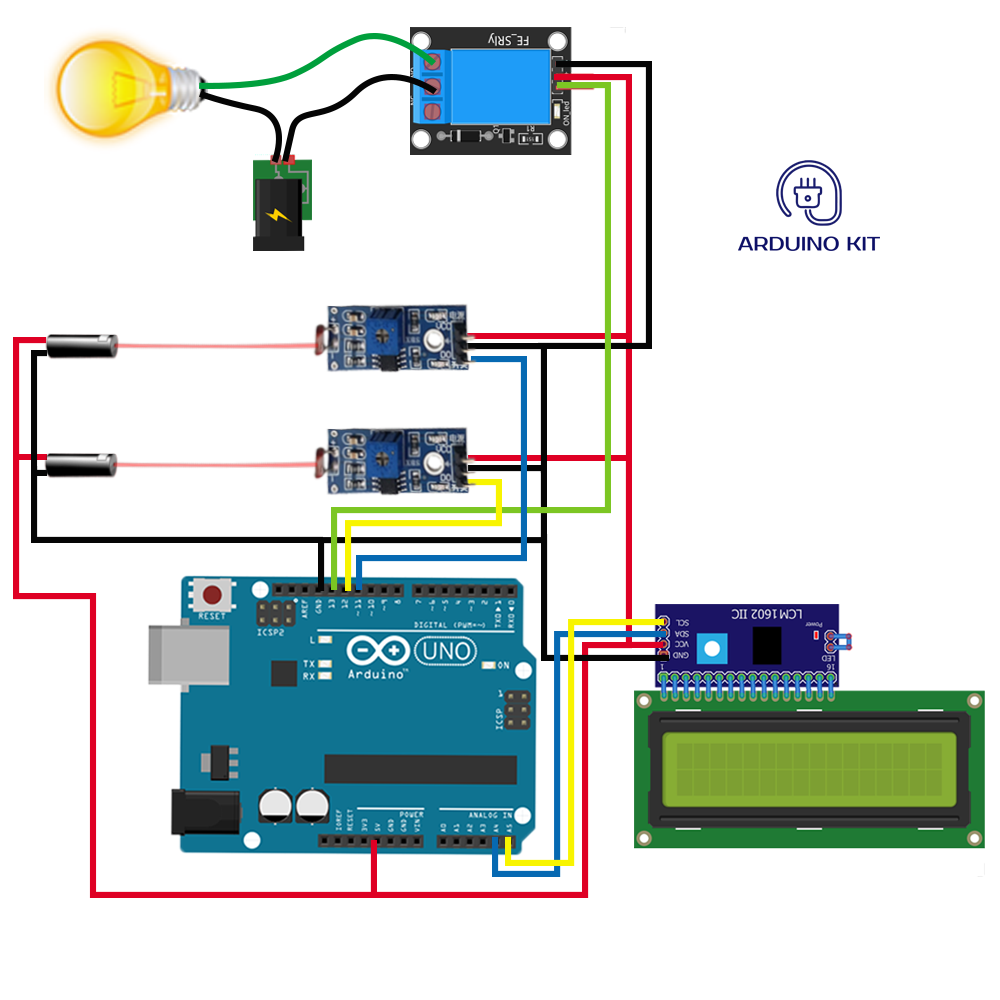

Sơ đồ đấu nối

Các linh kiện cần thiết cho dự án

Bạn sẽ học được gì

• Có kiến thức cơ bản về Robotics

• Chế tạo Robot dò đường thông minh

• Đánh thức nhà khoa học bên trong bạn

• Tìm hiểu thêm về Robotics, các thuật toán Robot tự động

• Kiến thức nền tảng để chế tạo các máy móc tự động phục vụ đời sống sinh hoạt, lao động sản xuất

• Kiến thức để chế tạo sản phẩm, tham gia các cuộc thi khoa học công nghệ trong nước và quốc tế

KHÓA HỌC
CHẾ TẠO ROBOT DÒ ĐƯỜNG

ĐĂNG KÝ NGAY

Đã có 284 học viên đăng ký

Code

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F, 16, 2);
#define in 11
#define out 12
#define relay 13
int count=0;
void IN()
{
    count++;
    lcd.clear();
    lcd.print("Person In Room:");
    lcd.setCursor(0,1);
    lcd.print(count);
    delay(1000);
}
void OUT()
{
  count--;
    lcd.clear();
    lcd.print("Person In Room:");
    lcd.setCursor(0,1);
    lcd.print(count);
    delay(1000);
}
void setup()
{
  lcd.begin();
  lcd.print("Visitor Counter");
  delay(2000);
  pinMode(in, INPUT);
  pinMode(out, INPUT);
  pinMode(relay, OUTPUT);
  lcd.clear();
  lcd.print("Person In Room:");
  lcd.setCursor(0,1);
  lcd.print(count);
}
void loop()
{

  if(digitalRead(in))
  IN();
  if(digitalRead(out))
  OUT();

  if(count<=0)
  {
    lcd.clear();
    digitalWrite(relay, LOW);
    lcd.clear();
    lcd.print("Nobody In Room");
    lcd.setCursor(0,1);
    lcd.print("Light Is Off");
    delay(200);
  }

  else
    digitalWrite(relay, HIGH);

}

Thư viện

• Các bạn có thể tải code tìm địa chỉ bus ở đây. Tải ngay.
• Thư viện LiquidCrystal_I2C.h: Tải ngay.
