PCB là gì?

06 Tháng 03 2019 | Đăng bởi: Lực Nguyễn

PCB là gì?

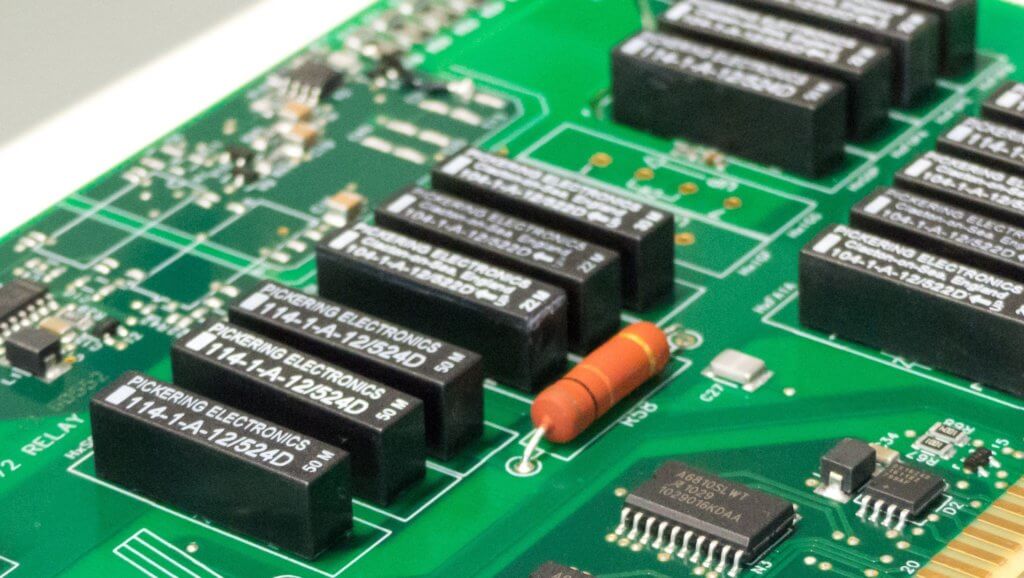

PCB là một bảng mạch hay còn gọi là một bo mạch và một câu hỏi mà các bạn thắc mắc là chúng để làm gì? Dựa trên phương pháp in để tạo ra các đường mạch dẫn điệnđiểm nối linh kiện trên tấm nền cách điện.

Board đồng

Thiết kế PCB

Để tạo ra một PCB hoàn chỉnh là trải qua một quá trình thiết kế chặt chẽ với nhau:

  • Thiết kế sơ đồ nguyên lý (Shematic)

  • Layout PCB

  • Xuất file gia công (Gerber)

  • Gia công bo mạch (PCB)

  • Lắp linh kiện (SMT)

Phần mềm thiết kế

Để thiết kế một PCB thì hiện nay có rất nhiều phần mềm khác nhau từ trả phí đến free. Bài viết này mình sẽ giới thiệu cho các bạn những phần mềm phổ biến nhất hiện nay:

  • Altium: Là một phần mềm thiết kế được nhiều người sử dụng nhất, vì thư viện linh kiện được cộng đồng chia sẽ khá nhiều và đồ họa của phần mềm đẹp. Hiện nay Altium đã ra phiên bản Altium Designer 19 với nhiều tính năng nổi trội. Hiện tại để sở hữu bản quyền của phần mềm thiết kế này là khá đắt đỏ nên mình khuyên các bạn nên sử bản crack. Các bạn có thể Download phần mềm tại đây.
  • Kicad: Một phần mềm thiết kế miễn phí dựa trên đóng góp của cộng đồng phần cứng. Nếu bạn là một doanh nghiệp cần đòi hỏi một phần mềm có bản quyền và chi phí thấp thì Kicad là một lựa chọn tốt. Download phần mềm tại đây
  • EasyEDA: là một phần mềm thiết kế khá hay và tiện lợi. Bạn không cần sở hữu một máy tính có cấu hình mạnh hay lúc nào cũng mang theo laptop bên mình. Vì khi bạn thiết kể ở đây thì dữ liệu được lưu trữ trên sever của máy chủ, bạn chỉ cần đăng nhập vào và chiến thôi. EasyEDA còn liên kết với nhà máy gia công PCB nên khi hoàn tất việc thiết kế bạn có thể đặt trực tiếp trên này luôn.

Gia công PCB như thế nào?

Quy trình làm một bo mạch thủ công



Nguồn: Firezen

Quy trình gia công PCB hiện đại nhất



Nguồn: Strange Parts

Các công ty gia công PCB ở Việt Nam và Trung Quốc

Dưới đây mình sẽ giới thiệu cho các bạn các công ty gia công bo mạch và lắp linh kiện.

  • Kim Sơn PCB: Là nơi gia công bo mạch khá lâu và uy tín nhưng mình đánh giá chất lượng không cao.
  • Vntech24h: Bo mạch được gia công ở Trung Quốc và có dây chuyền SMT.
  • PCBWAY
  • JLCPCB

Dụng để làm PCB

Máy khoan mạch: Xem sản phẩm

Mỏ hàn: Xem sản phẩm

Thiếc hàn: Xem sản phẩm

Máy hút chì: Xem sản phẩm

Kiềm bắm chân linh kiện: Xem sản phẩm



Chúc các bạn thành công!
