Hướng dẫn cài đặt Driver cho Arduino Uno R3 (Mới nhất 2020)

23 Tháng 02 2020 | Đăng bởi: Lực Nguyễn



Chào các bạn, hôm nay mình sẽ hướng dẫn các bạn cách cài đặt Driver cho Arduino IDE. Một sự cố mà các bạn hay thực hành trên các bo Arduino. Trong các sự cố mà các bạn thường hay gặp phải là không kết nối được cổng COM làm cho các bạn không thể giao tiếp được với board mạch chủ. Để có thể hiểu rõ hơn cách giao tiếp ra sao các bạn đọc ngay bài viết bên dưới để hiểu rõ hơn nhé.





cai-dat-driver-arduino-uno

Cài đặt Driver CH340 Arduino trên hệ điều hành Windown

Để có thể cài đặt được Driver Arduino CH340 bước đầu tiên các bạn cần tải xuống phần mềm cài đặt tại đây. Tải ngay

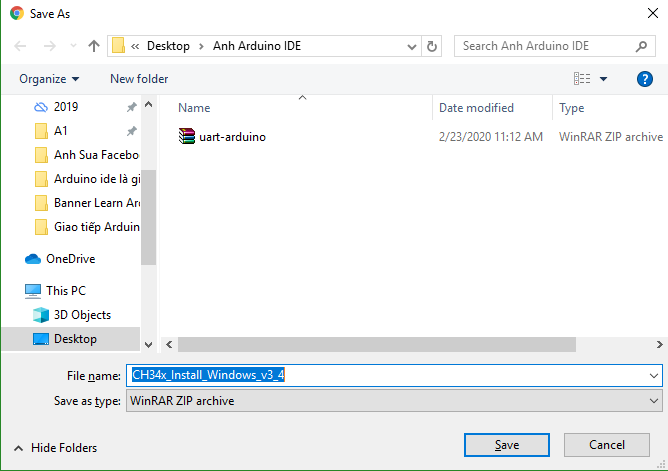

Các bạn chọn vùng lưu trữ file vừa mới tải xuống nhé.



cai-dat-driver-arduino

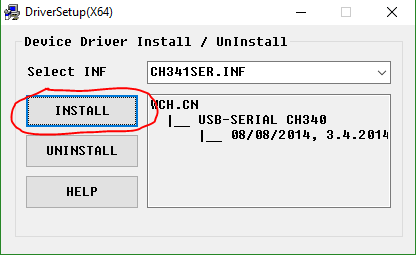

Sau khi đã hoàn tất việc tải xuống file Driver các bạn khởi động File lên nhấn vào INSTALL để hoàn tất việc cài đặt nhé.



cai-dat-driver-arduino

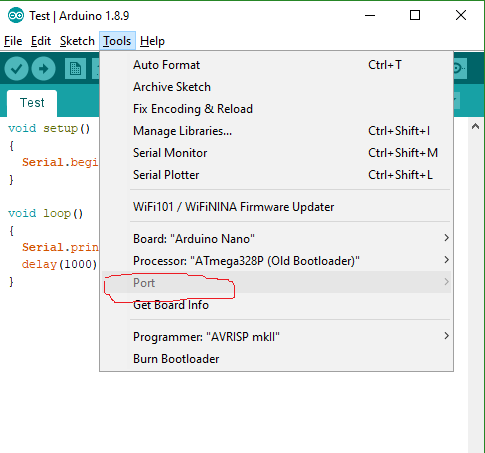

Kiểm tra giao tiếp UART với Arduino

Khởi động Arduino IDE lên kiểm tra xem đã kết nối được chưa, trong trường hợp sau khi đã hoàn tất việc cài đặt mà bạn vẫn không kết nối được với Board Arduino thì khả năng Chip CH340 bị hỏng, bạn nên thay thế để kiểm tra lại.



cai-dat-driver-arduino-ide

Một số lỗi khi nạp trên Arduino

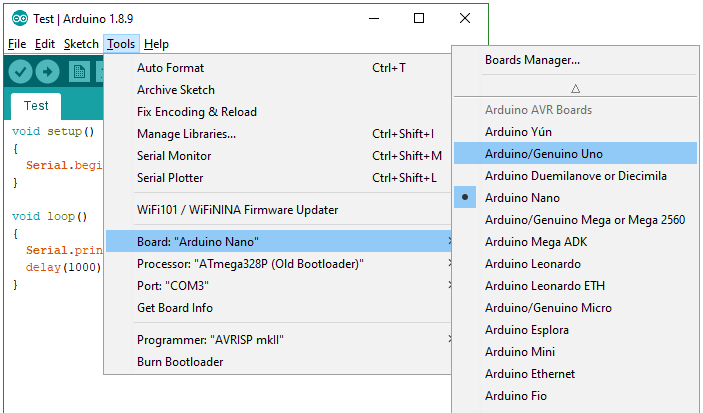

Chưa chọn đúng Board

Trong trường hợp bạn đang sử dụng Arduino Uno R3 để triển khai cho dự án của mình nhưng lại chọn sai bo arduino khi nạp.



cai-dat-driver-arduino-uno

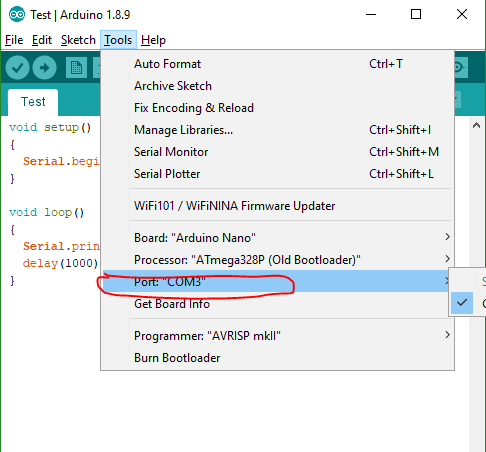

Chọn sai cổng COM

Trong quá trình làm việc bạn có thể cắm rất nhiều thiết bị giao tiếp với máy tính nên thường xuất hiện nhiều cổng COM làm bạn bối rối và chọn sai.



cai-dat-driver-arduino-nano

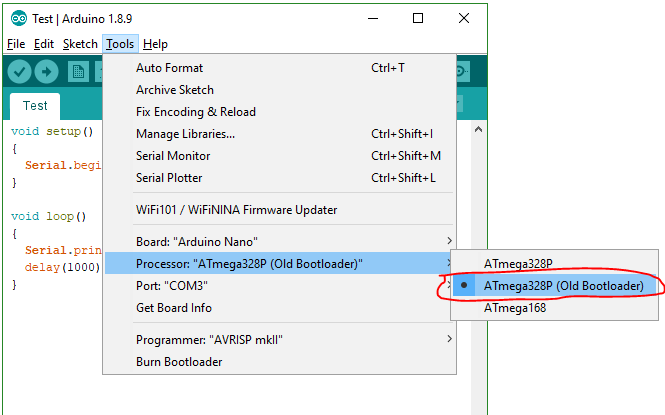

Chọn sai Processor trên Board Arduino Nano

Đa phần các bạn đều sử dụng các bo mạch arduino được sản xuất tại trung nên cần chọn đúng bootloader của hãng sản xuất.



bootloader-arduino-ide

Lỗi "error compiling for board arduino/genuino uno"

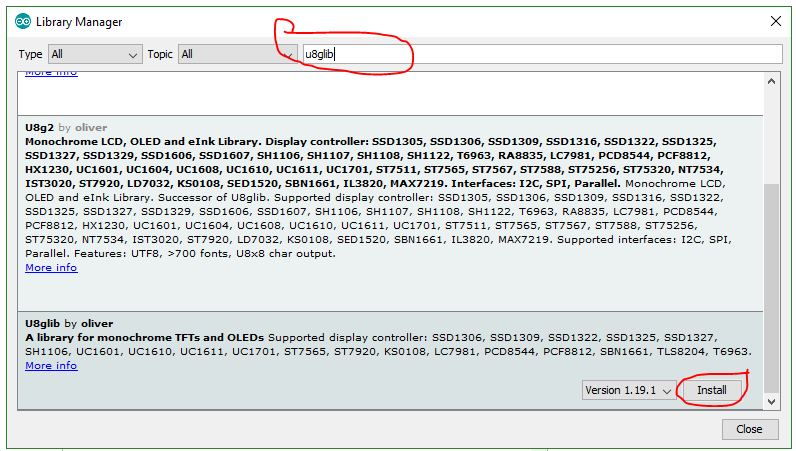

Một lỗi cũng hay thường gặp trên arduino uno r3 là lỗi biên dịch chương trình. Để khắc phục vấn đề này các bạn vào phần Sketch > Include Library > Manage Libraries.





Ở phần này các bạn gõ vào thanh tìm kiếm trên phần mềm arduino "u8glib" kéo xuống phía dưới nhấn INSTALL. Như vậy là đã xong rồi nhé.
