LED RGB sử dụng NodeMCU ESP8266 thay đổi màu sắc trên App Blynk

10 Tháng 05 2019 | Đăng bởi: Cao Thanh Hùng



Các bạn chắc đã từng nghe tới LED RGB và trong ứng dụng ngày hôm nay mình sẽ demo cho các bạn cách sử dụng NodeMCU ESP8266 để thay đổi màu sắc trên App Blynk.

Để hiểu hơn về cấu tạo và cách hoạt động của LED RGB các bạn có thể tìm đọc bài viết trong khóa học lập trình Arduino miễn phí dành cho người mới nhập môn.

esp8266-blynk-rgb

Cấu hình các thông số LED RGB trên App Blynk

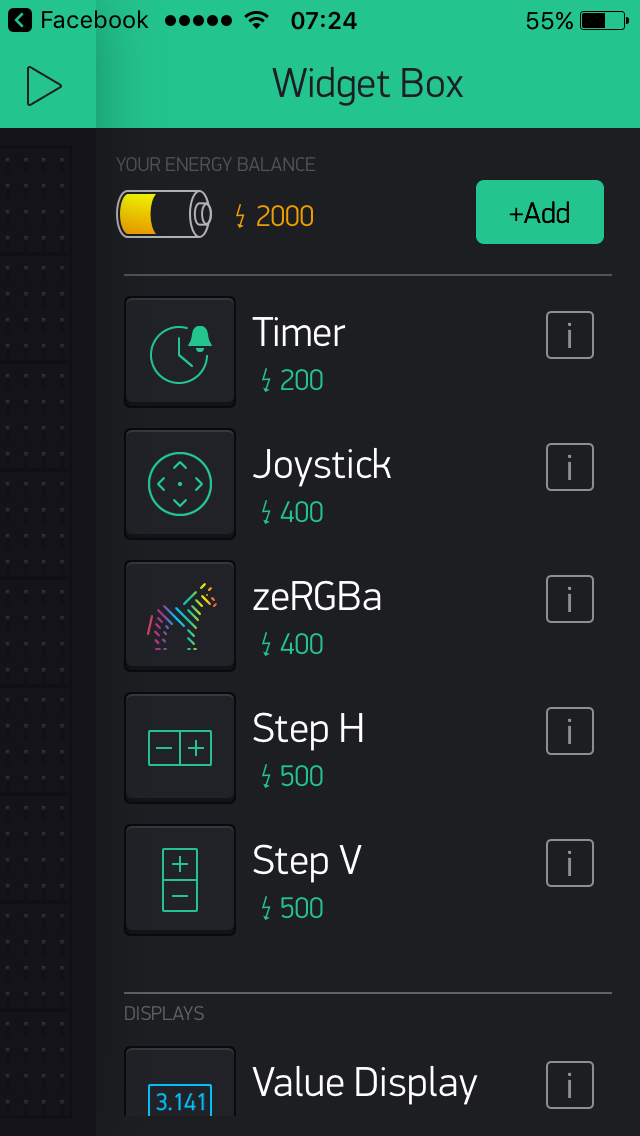

Để hiển thị LED RGB chúng ta vào Widget Box (+) > Click vào zeRGBa  hình con ngựa sẽ hiện ra.

Nếu bạn chưa biết cách làm sao để tải App và tạo một Project trên Blynk các bạn xem bài viết bên dưới nhé.

    esp8266-blynk-rgb

Cài đặt thông số LED RGB

Ở mục ZeRGBa : Đặt tên cho dự án ở đây mình đặt là "Arduinokit.vn"

OUTPUT: Cấu hình cho PIN cần kết nối.

  • R: Ở đây mình chọn Digital > D6 (1023~0).

  • G: Ở đây mình chọn Digital > D7 (1023~0).

  • B: Ở đây mình chọn Digital > D8 (1023~0).



esp8266-blynk-rgb

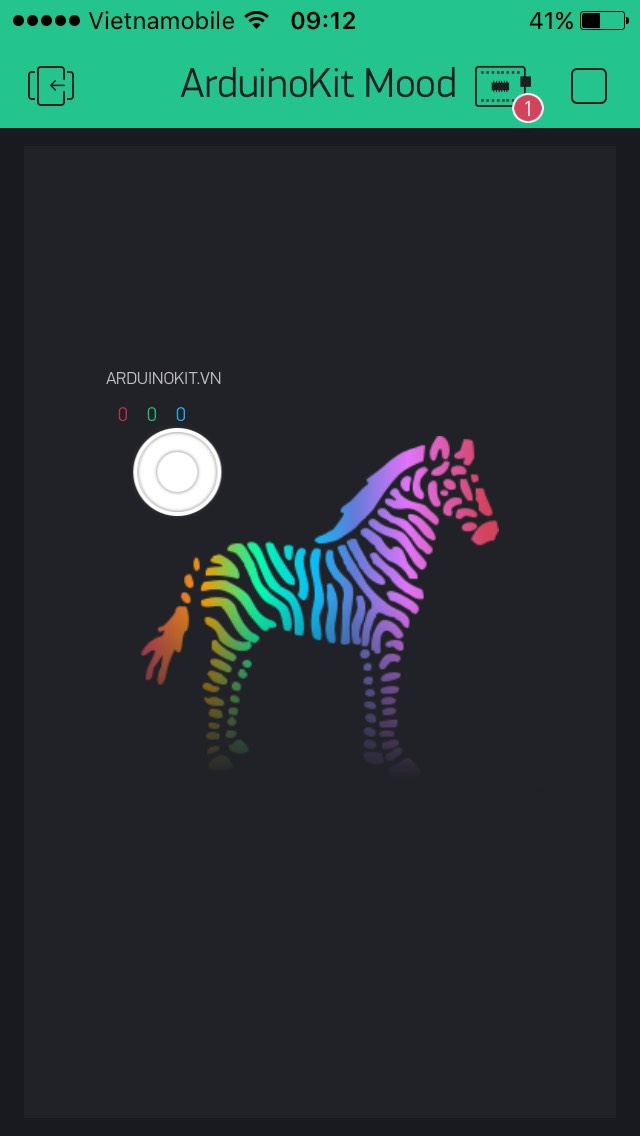

Như vậy là đã xong phần cài đặt, bước tiếp theo ta tiến hành upload chương trình và xem kết quả nhé.



esp8266-blynk-rgb

Sơ đồ đấu nối

NodeMCU ESP8266

LED RGB

D6

R

D7

G

D8

B

GND

- (Cathode chung)



Lưu ý: Trong trường hợp bạn sử dụng Led RGB + (Anode chung) thì các bạn đấu vào chân 3V3 trên board NodeMCU ESP8266 nhé.



esp8266-blynk-rgb

Các linh kiện cần thiết cho dự án

Code:

#define BLYNK_PRINT Serial
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>

char auth[] = "Enter you Auth Token";

void setup()
{
  Serial.begin(9600);
  Blynk.begin(auth, "wifi router name ", "wifi router pass");
}

void loop()
{
  Blynk.run();
}

Thư viện

  • Download thư viện "BlynkSimpleEsp8266.h": Tải ngay

Giải thích Code

Các bạn thêm mã Token ("Enter you Auth Token") và điền các thông tin tài khoản ("wifi router name "và mật khẩu Wifi ("wifi router pass") vào nhé.

Lời kết

Thật thú vị phải không các bạn, một ứng dụng thật đơn giản nhưng qua đó các bạn có thể sáng tạo riêng cho mình một dự án hay ho hơn, ví dụ có thể dùng LED RGB làm một đèn ngủ đầy màu sắc.

Trong quá trình chế tạo mọi thắc mắc các bạn nhớ Comment bên dưới bài viết mình sẽ trả lời trong thời gian sớm nhất.



Tham gia cộng đồng Arduino KIT

  • Để nhận được nhiều kiến thức bổ ích, các bạn Đăng ký để nhận thông báo khi có bài viết mới nhé.

  • Tham gia Cộng đồng Arduino KIT để cùng nhau thảo luận và chia sẽ kiến thức về lập trình Arduino.

Nếu các bạn thấy bài viết bổ ích nhớ LikeShare cho mọi người cùng học nhé.



Chúc các bạn thành công.

Trân trọng.
