Bài 12: Thay đổi màu sắc LED RGB bằng biến trở sử dụng Arduino

Khóa học lập trình Arduino Cơ bản dành cho những bạn mới nhập môn, trong chuỗi bài viết sẽ giúp các bạn học một cách có hệ thống, sử dụng và hiểu được các hàm cơ bản trong lập trình Arduino.

Để các bạn có thể hiểu hơn về biến trở và LED RGB, nội dung bài viết hôm nay mình sẽ hướng dẫn các bạn cách dùng biến trở để thay đổi ánh sáng của LED RGB.

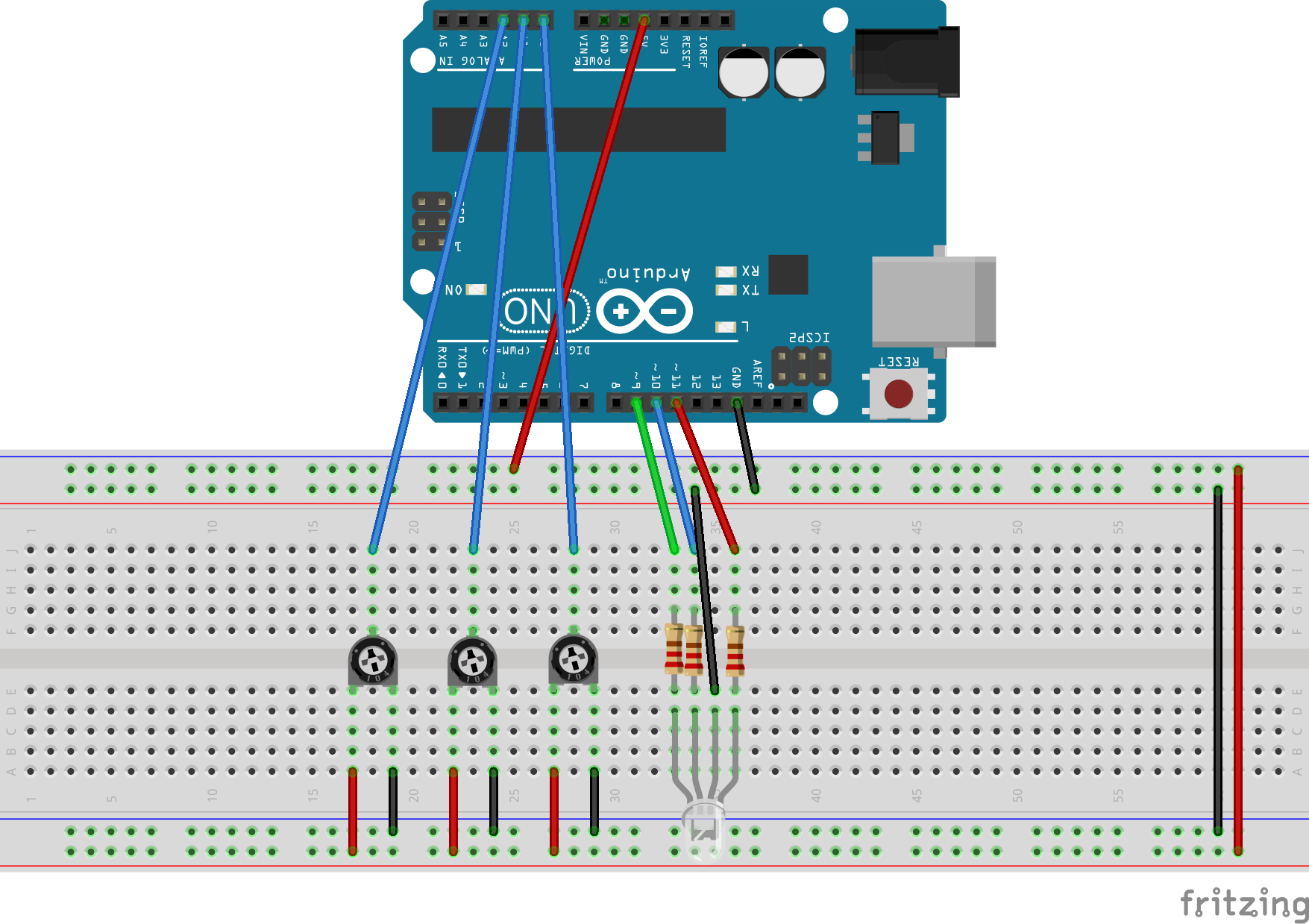

Sơ đồ đấu nối

Các linh kiện cần thiết cho dự án

Code

int redPin = 9;                // R – digital 9
int greenPin = 10;             // G – digital 10
int bluePin = 11;              // B – digital 11
int potRedPin = 0;             // potentiometer 1 – analog 0
int potGreenPin = 1;           // potentiometer 2 – analog 1
int potBluePin = 2;            // potentiometer 3 – analog 2

void setup(){
   pinMode(redPin,OUTPUT);
   pinMode(greenPin,OUTPUT);
   pinMode(bluePin,OUTPUT);
   Serial.begin(9600);
}

void loop(){
   int potRed = analogRead(potRedPin);
   int potGreen = analogRead(potGreenPin);
   int potBlue = analogRead(potBluePin);

   int val1 = map(potRed,0,1023,0,255);
   int val2 = map(potGreen,0,1023,0,255);
   int val3 = map(potBlue,0,1023,0,255);

   Serial.print("Red:");
   Serial.print(val1);
   Serial.print("Green:");
   Serial.print(val2);
   Serial.print("Blue:");
   Serial.println(val3);

   colorRGB(val1,val2,val3);
}

void colorRGB(int red, int green, int blue){
   analogWrite(redPin,constrain(red,0,255));
   analogWrite(greenPin,constrain(green,0,255));
   analogWrite(bluePin,constrain(blue,0,255));
}

Lời kết
