Cảnh báo trộm bằng cảm biến PIR (HC-SR501) thông qua App Blynk sử dụng ESP8266

29 Tháng 05 2019 | Đăng bởi: Cao Thanh Hùng



Nội dung bài viết hôm nay mình sẽ sử dụng cảm biến PIR (HC - SR501) để làm một hệ thống cảnh báo khi có trộm đột nhập.

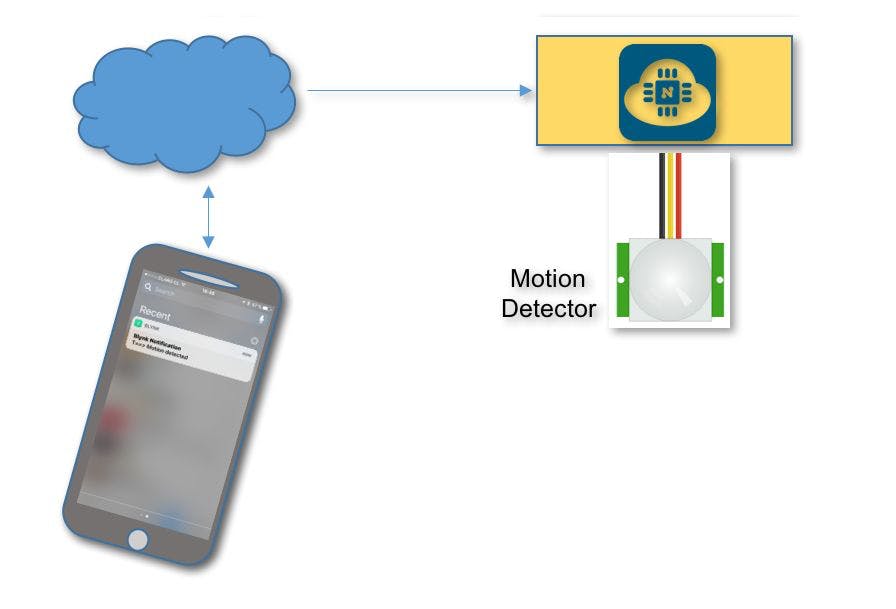

Hệ thống sẽ gửi thông báo về điện thoại khi có vật thể chuyển động. Bằng cách sử dụng NodeMCU ESP8266 với App Blynk.



app-bylnk-server-nodemcu-esp8266-pir-sr501



Để hiểu hơn về cấu tạo và cách hoạt động của cảm biến PIR (HC - SR501) các bạn có thể tìm đọc bài viết về Arduino miễn phí dành cho người mới nhập môn.

Cấu hình thông số tin nhắn trên App Blynk

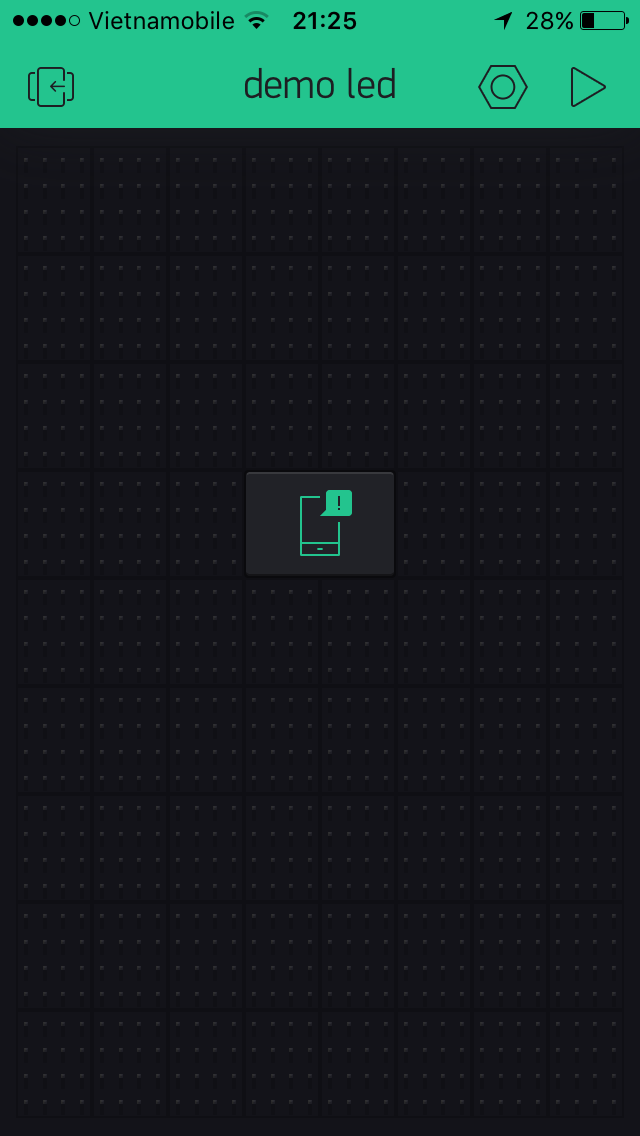

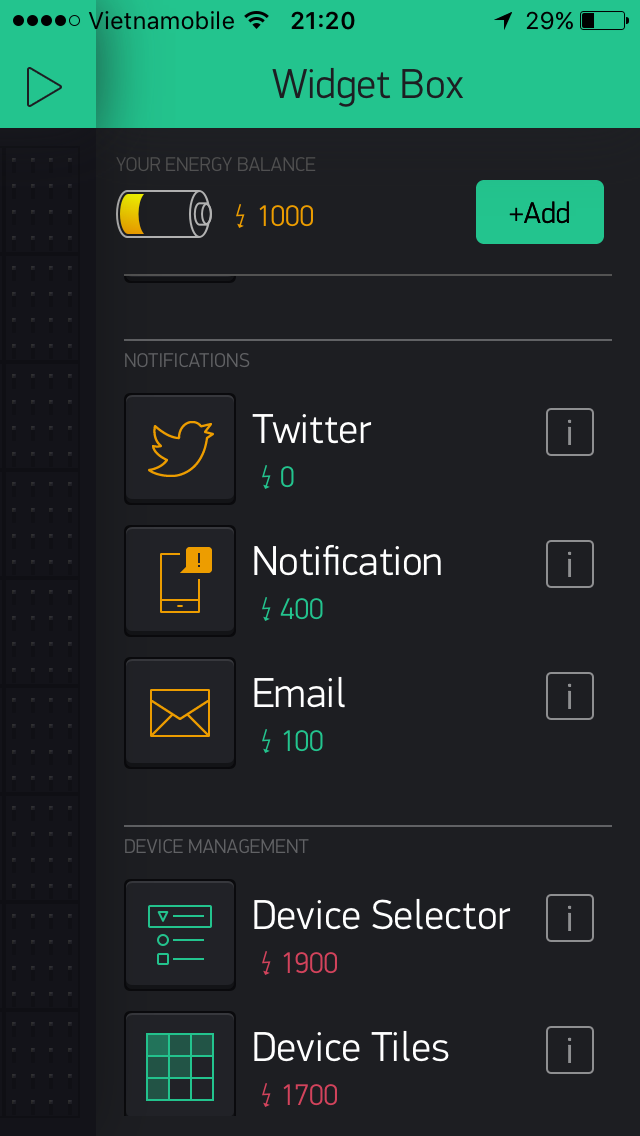

Để hiển thị Tin nhắn chúng ta vào Widget Box (+) > Click vào Notification

Nếu bạn chưa biết cách làm sao để tải App và tạo một Project trên Blynk các bạn xem bài viết bên dưới nhé.



  blynk-Notification

Cài đặt thông số PIR (HC - SR501)

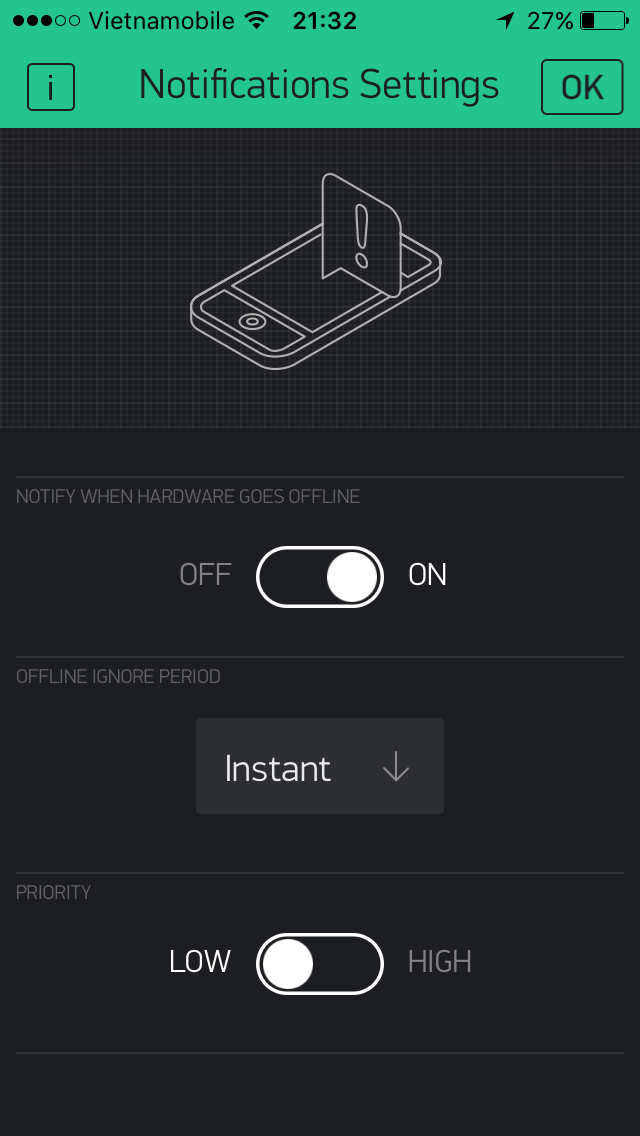

  • Ở mục "NOTIFY WHEN HARDWARE GOES OFFLINE": Chuyển nút OFF Thành nút ON

  • Mục "PRIORITY": Chuyển HIGH thành LOW nhé.



blynk-pir



Như vậy là đã xong phần cài đặt, bước tiếp theo ta tiến hành upload chương trình và xem kết quả nhé.





Sơ đồ đấu nối

NodeMCU ESP8266

PIR (HC - SR501)

Vin

VCC

D7

OUT

GND

GND



nguyen-ly-pir-sr501-esp8266





Các linh kiện cần thiết cho dự án

Tên linh kiện Số lượng
NodeMCU ESP8266 1
Dây cắm 3
Relay 1
Cảm biến PIR (HC-SR501) 1
Còi 220V 1

 Code:

#include <ESP8266WiFi.h>

#define BLYNK_PRINT Serial    // Comment this out to disable prints and save space
#include <BlynkSimpleEsp8266.h>
char auth[] = "90e6fc3ed332435587af6799fb58de88";

/* WiFi credentials */
char ssid[] = "Nha Tro 4";
char pass[] = "nguyennam";

/* HC-SR501 Motion Detector */
#define ledPin D0
#define pirPin D7 // Input for HC-S501
int pirValue; // Place to store read PIR Value

void setup()
{
  digitalWrite(ledPin, LOW);
  Serial.begin(115200);
  delay(10);
  Blynk.begin(auth, ssid, pass);
  pinMode(ledPin, OUTPUT);
  pinMode(pirPin, INPUT);
  digitalWrite(ledPin, HIGH);
}

void loop()
{
  getPirValue();
  Blynk.run();
}

/***************************************************
 * Get PIR data
 **************************************************/
void getPirValue(void)
{
  pirValue = digitalRead(pirPin);
  if (pirValue)
  {
    Serial.println("==> co trom anh oi");
    Blynk.notify("Anh hùng có trộm đột nhập phòng anh ơi hihi");
  }
  digitalWrite(ledPin, pirValue);
}

Thư viện

  • Download thư viện "BlynkSimpleEsp8266.h": Tải ngay

Giải thích Code

Các bạn thêm mã Token ("Enter you Auth Token") và điền các thông tin tài khoản ("wifi router name "và mật khẩu Wifi ("wifi router pass") vào nhé.

Lời kết

Thật thú vị phải không các bạn, một ứng dụng thật đơn giản nhưng qua đó các bạn có thể sáng tạo riêng cho mình một dự án hay ho hơn, ví dụ có thể dùng PIR (HC - SR501) làm một mạch chống trộm.

Trong quá trình chế tạo mọi thắc mắc các bạn nhớ Comment bên dưới bài viết mình sẽ trả lời trong thời gian sớm nhất.



Tham gia cộng đồng Arduino KIT

  • Để nhận được nhiều kiến thức bổ ích, các bạn Đăng ký để nhận thông báo khi có bài viết mới nhé.

  • Tham gia Cộng đồng Arduino KIT để cùng nhau thảo luận và chia sẽ kiến thức về lập trình Arduino.

Nếu các bạn thấy bài viết bổ ích nhớ LikeShare cho mọi người cùng học nhé.



Chúc các bạn thành công.

Trân trọng.
